研究背景
化石燃料的大量使用引发严重环境问题，推动了可再生能源的开发。直接甲醇燃料电池（DMFCs）因环保、高能量密度、低成本和便携性备受关注，但其阳极的甲醇氧化反应（MOR）是瓶颈 —— 该反应涉及复杂的六电子转移，动力学缓慢，且现有 Pt 基催化剂易因 CO 中间体强吸附导致 “CO 中毒”，阻断活性位点。
关键问题
1：Pt 基催化剂的矛盾：Pt 是 MOR 活性最高的催化剂，但连续的 Pt 原子会通过 “CO 路径” 生成 * CO，导致中毒；而单原子 Pt（SA-Pt）虽能抑制 CO 生成（无连续 Pt 原子），却因无法激活 C-O 键而活性极低。
2：高熵合金（HEAs）的局限：HEAs（含 5 种以上元素）因 “鸡尾酒效应” 有潜力作为 MOR 催化剂，但需 Pt 促进元素混合，导致 Pt 原子聚集，仍无法完全抑制 CO 中毒，存在 “活性 - 抗中毒” 权衡难题。
材料设计创新
结构设计：将单原子 Pt（SA-Pt）嵌入高熵合金晶格（如 Pt₁-NiCoMgBiSn），既保留 SA-Pt 的抗 CO 中毒能力（无连续 Pt 原子），又利用高熵结构的多元素协同效应提升活性。
性能突破：在 Pt 含量仅 2.3 at% 时，质量活性达 35.3 A mg⁻¹，远超商业 Pt/C 和单原子 Pt@C；长期运行 180,000 s 后仍保持高活性，解决了 “低 Pt 含量 - 高活性 - 抗中毒” 的矛盾。
机理创新：高熵结构诱导多元素协同效应 ——Pt 周围的 Co、Ni 等元素通过提供OH，高效去除 Pt 上吸附的CO，促进 MOR 关键步骤，同时避免 CO 中毒。
研究方法
1：催化剂合成：原位焦耳加热法原理：以碳纳米管（CNT）膜为热源和基底，通过快速焦耳加热（≈1100°C，3 秒）及超快速冷却（>1000°C/s），将金属前驱体（NiCl₂、CoCl₂、MgCl₂、BiCl₃、SnCl₂、H₂PtCl₆）转化为高熵合金纳米颗粒。关键控制：Pt 前驱体含量 <4 at% 时，生成单原子分散的 HEASA-Pt；Pt 含量> 5 at% 时，形成含连续 Pt 原子的 HEA-Pt（作为对比）。
2：结构表征原子级分布验证：球差校正 HAADF-STEM 观察到孤立的高原子序数亮点（Pt 或 Bi），EDS mapping 显示 6 种元素均匀分布；EXAFS 拟合显示 Pt-Pt 配位数仅 1.2±0.3，证明无连续 Pt 原子。化学状态分析：XANES（Pt L₃边）表明 Pt 以金属态为主；XPS 显示 Pt 4f 结合能低于 Pt/C，说明 Pt 接受电子，弱化 * CO 吸附。晶体结构确认：XRD 显示单一面心立方相，晶格常数≈3.6 Å，AC-TEM 验证（111）晶面间距≈2.1 Å。
3：电化学性能测试活性评估：三电极体系中，通过循环伏安法（CV）测试 MOR 电流，计算质量活性（电流 / Pt 质量）；对比不同 Pt 含量催化剂的性能，确定 2.3 at% 为最优。稳定性测试：计时电流法（CA）在 0.7 V vs. RHE 下运行 180,000 s，通过刷新电解液或 CV 循环验证活性可恢复性；CO 剥离实验和原位 FTIR 证明无 * CO 吸附。DMFC 应用验证：组装碱性 DMFC，测试峰值功率密度和长期稳定性，对比商业 Pt/C。
4:理论计算（DFT）反应路径分析：构建 HEASA-Pt 模型，计算 MOR 各步骤的自由能垒，发现 CO 氧化能垒从 Pt (111) 的 1.22 eV 降至 0.50 eV，且 HCOOH 路径能垒更低（0.52 eV）。电子结构解释：通过 d 带中心和晶体轨道哈密顿布居（COHP）分析，表明高熵结构使 Pt 的 d 轨道填充度提高，弱化 Pt-CO 键，促进 * CO 去除。
总结概述

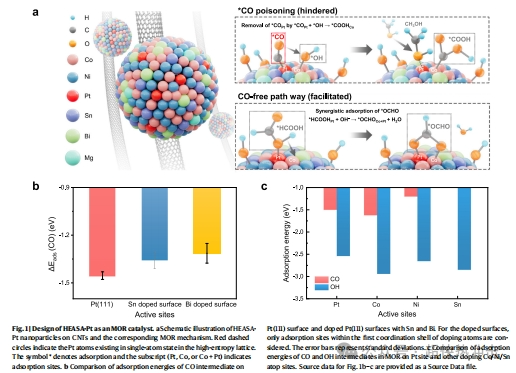

图1展示 HEASA-Pt 的设计理念：（a）高熵晶格中孤立 Pt 原子的示意图；（b）Sn/Bi 掺杂对 Pt 表面CO 吸附能的弱化；（c）Co/Ni 等元素对OH 的强吸附，说明多元素协同促进 * CO 氧化。
图2结构表征：（a）HAADF-STEM 和 EDS mapping 证明 Pt 单原子分散及元素均匀分布；（b-d）XANES/EXAFS 显示 Pt 以金属态存在，Pt-Pt 配位数极低（1.2）；（e-g）小波变换和拟合数据进一步验证无连续 Pt 原子。

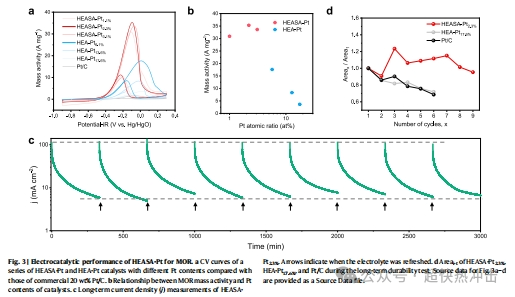

图3电化学性能：（a）CV 曲线显示 HEASA-Pt 的 MOR 峰值电位低于 Pt/C 和 HEA-Pt；（b）质量活性随 Pt 含量变化，2.3 at% 时达 35.3 A mg⁻¹；（c-d）长期 CA 测试表明 180,000 s 后活性仍稳定，且优于对比催化剂。

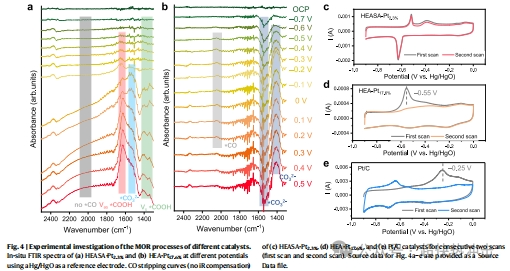

图4抗 CO 中毒验证：（a-b）原位 FTIR 显示 HEASA-Pt 无CO 特征峰（1950-2100 cm⁻¹），而 HEA-Pt 有明显CO 峰；（c-e）CO 剥离曲线证明 HEASA-Pt 无 CO 氧化峰，抗中毒能力极强。
图5DFT 机理：（a）HEASA-Pt 模型；（b-c）自由能图显示 HEASA-Pt 的 CO 氧化和 HCOOH 路径能垒更低；（d-f）电子结构分析表明 Pt-CO 键弱化，解释活性提升原因。
结论
性能突破：HEASA-Pt（Pt₁-NiCoMgBiSn）在 2.3 at% Pt 含量下，MOR 质量活性达 35.3 A mg⁻¹，是商业 Pt/C 的 22 倍，且 180,000 s 后仍保持高活性，解决了 “活性 - 抗中毒 - 低 Pt” 的权衡问题。机理明确：高熵结构的多元素协同效应（Co/Ni 提供OH，Mg 调控电子密度）弱化 Pt-CO 键，促进CO 氧化，同时激活 HCOOH 路径，避免 CO 中毒。应用价值：在 DMFC 中表现出更高的峰值功率密度（22.8 mW cm⁻²）和稳定性，为低成本、高效的甲醇氧化催化剂提供了 “高熵合金化单原子” 新策略，推动 DMFC 的实用化。
