研究背景：
随着全球能源危机的加剧和能源转型的加速，氢能作为一种零污染、高热量、资源丰富的能源形式，被视为建立现代能源体系的重要解决方案。电解水制氢是制备绿色氢气的关键方法之一，其中阴极的氢气析出反应（HER）是电解水制氢的重要半反应。然而，碱性条件下的HER反应动力学较为复杂，涉及中间体的吸附和解离步骤，导致反应过电位较高，能量效率较低。目前，贵金属催化剂常用于降低HER过电位，但高昂的成本限制了其大规模应用。因此，开发高效、低成本的催化剂成为氢能领域的研究热点。
关键问题：
1：APSNCs 的合成挑战：合成过程中金属簇易聚集，难以控制原子数和稳定性。2：碱性 HER 的催化瓶颈：需优化催化剂的 H吸附能，解决 Ru 基催化剂 H解吸困难的问题；同时需提升催化剂的原子利用率，降低贵金属成本。
材料设计创新：
合成策略创新：采用前驱体快速热解策略，通过焦耳加热（1-2 秒内升温至 400℃，维持 120 秒后快速冷却）实现 Ru₃纳米簇在氧化碳纳米管（OCNT）上的均匀负载，有效避免了金属簇的聚集（传统加热易因长时间高温导致聚集）。
催化性能突破：制备的 Ru₃/OCNT 催化剂在碱性 HER 中性能远超商业催化剂，10 mA cm⁻² 电流密度下过电势仅 19 mV（低于商业 20% Pt/C 的 26.8 mV 和 5% Ru/C 的 43.2 mV），质量活性分别是两者的 23.47 倍和 11.83 倍。
作用机制创新：通过金属 - 金属相互作用（Ru₃簇内部）和金属 - 载体相互作用（Ru 与 OCNT 的 O 原子）协同调控 Ru 的电子结构，降低 H吸附能，促进 H解吸，解决了传统 Ru 基催化剂的瓶颈。
研究方法：
1：合成方法：采用快速热解前驱体策略，将Ru3(CO)12前驱体浸渍到OCNT载体上，通过快速加热至400°C并保持120秒，随后迅速冷却至室温，合成Ru3/OCNT催化剂。
2：表征技术：利用透射电子显微镜（TEM）、高分辨率透射电子显微镜（HRTEM）、X射线衍射（XRD）、X射线吸收近边结构（XANES）、扩展X射线吸收精细结构（EXAFS）等表征催化剂的形貌、结构和电子状态。
3：电化学测试：在标准三电极系统中评估催化剂的HER性能，包括线性扫描伏安法（LSV）、电化学阻抗谱（EIS）、循环伏安法（CV）等。
4：理论计算：采用密度泛函理论（DFT）计算催化剂的氢吸附自由能、电荷密度差和投影态密度（PDOS），揭示催化性能提升的内在机制。
总结概述：

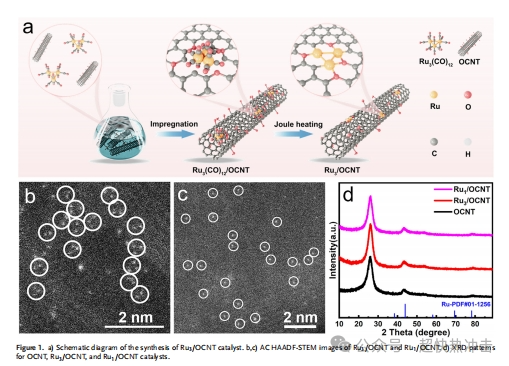

图1展示了Ru3/OCNT催化剂的合成示意图（a），以及Ru3/OCNT和Ru1/OCNT的AC HAADF-STEM图像（b, c），还有OCNT、Ru3/OCNT和Ru1/OCNT的XRD图谱（d）。证实了Ru3/OCNT中Ru3团簇的成功合成及其高度分散性。
图2展示了Ru K边XANES光谱（a）、k2加权傅里叶变换Ru K边EXAFS光谱（b）、EXAFS拟合曲线（c, d）以及Ru K边EXAFS光谱的小波变换（WT）等值线图（e）。揭示了Ru3/OCNT中Ru原子的电子状态和局部配位环境。

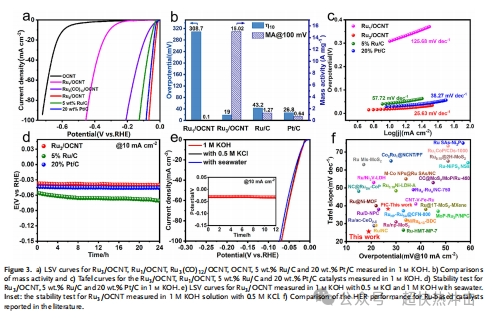

图3展示了不同催化剂在1M KOH中的LSV曲线（a）、质量活性比较（b）、Tafel曲线（c）、稳定性测试（d）、在含KCl的1M KOH和海水中的LSV曲线（e）以及与文献报道的Ru基催化剂性能比较（f）。证明了Ru3/OCNT的优异HER性能和稳定性。

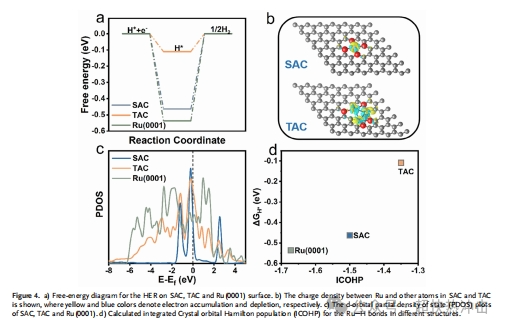

图4展示了SAC、TAC和Ru(0001)表面上的HER自由能图（a）、电荷密度差（b）、Ru4d轨道的PDOS图（c）以及不同结构中Ru-H键的ICOHP值（d）。揭示了Ru3/OCNT高性能的根源。
结论：
成功通过前驱体快速热解策略（焦耳加热）合成了原子精确的 Ru₃/OCNT 催化剂，其在碱性 HER 中表现出优异的活性（19 mV@10 mA cm⁻²）、质量活性（是 Pt/C 的 23.47 倍）和稳定性，且在海水环境中适用性良好。结构表征证实 Ru₃纳米簇通过 Ru-C/O 键稳定负载于 OCNT，金属 - 金属相互作用（Ru₃内部）和金属 - 载体相互作用（与 OCNT 的 O 原子）协同调控了 Ru 的电子结构，降低了 H吸附能，促进 H解吸，加速 HER 动力学。该工作为设计和合成高性能碱性 HER 的原子精确负载型纳米簇催化剂提供了新视角，尤其突出了快速热解策略在控制金属簇聚集和优化催化性能中的价值。
